Ремонт и восстановление транспондеров (картриджей) аппаратов HiFu (СМАС лифтинга)

Уточняем цену.
Звоните!
Ремонт и восстановление транспондеров (картриджей) аппаратов HiFu (СМАС лифтинга)

Предупреждение! Данный материал содержит некоторые технические подробности, если они интереса не представляют, можно сразу прокрутить до раздела Выводы.

Картриджи (транспондеры, насадки, типсы) аппрата ульразвукового СМАС (SMAS) лифтинга HiFu, ULTHERA и других производителей, не имеющих узнаваемых названий, имеют общее свойство – к сожалению, их ресурс подходит к концу и аппарат перестает с ними работать.

Во избежание путаницы, будем в дальнейшем пользоваться термином «картридж».

Производители всегда готовы продать запасные картриджи, но цены часто кусаются – не редки случаи, когда за комплект, скажем, из пяти новых насадок, которым уже был укомплектован аппарат в момент приобретения, просят более 50% стоимости нового аппарата в комплекте с этими же картриджами.

Неужели сам аппарат ничего не стоит, а самое ценное находится в этих пластиковых коробочках с контактной группой и мембраной с активной стороны? А стоимость цветного экрана, контроллера с программой, сервоприводов с элементами управления, управляемых блоков питания и дизайнерского (или даже не очень) корпуса, плюс сборка-настройка-проверка-доставка обходится дешевле?

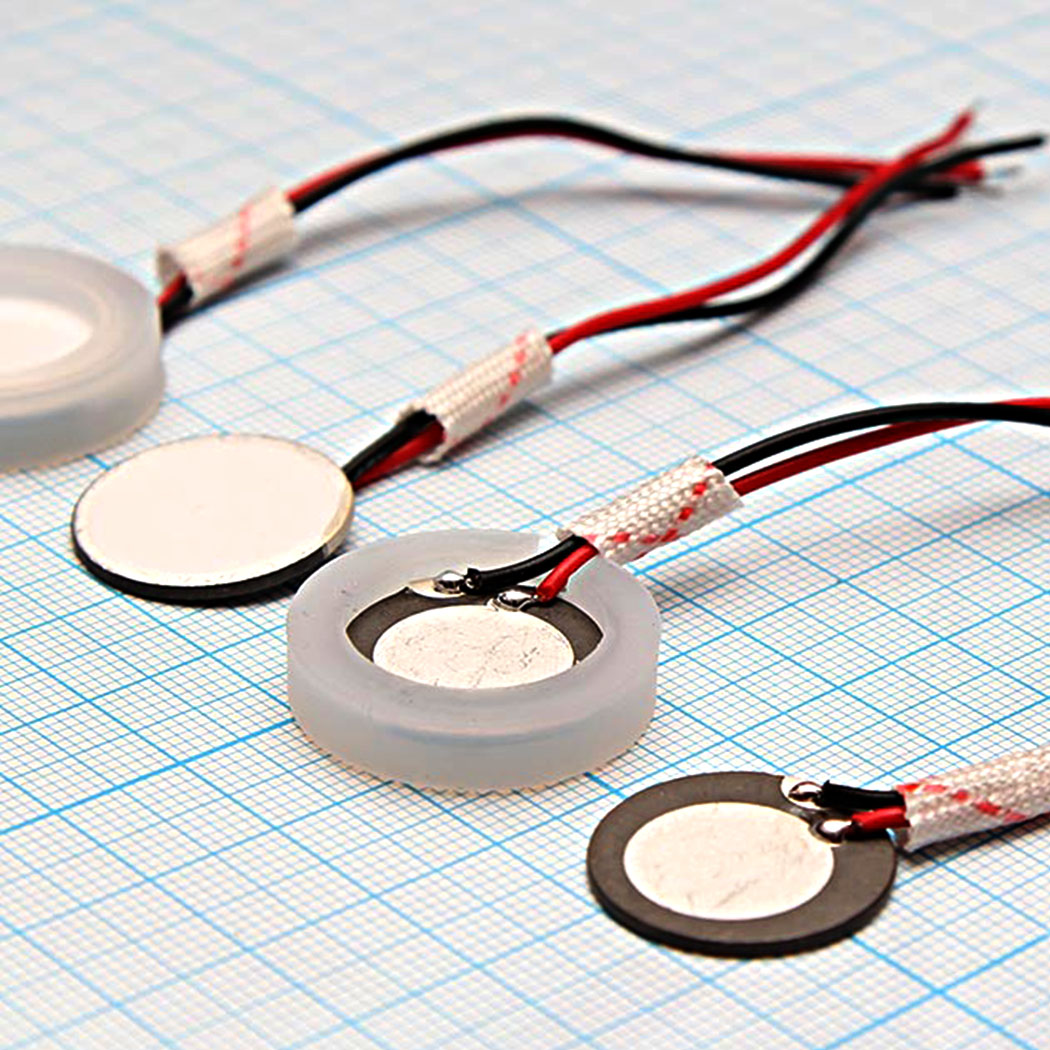

Ультразвуковой излучательРазбирали и то и другое.. Конечно нет. Если не считать пластикового корпуса, примерно 80 мл. дистиллированной воды и мембраны, картридж состоит из еще двух ключевых частей.

Первая - это керамический излучатель ультразвука, подобный тем, которые используются, например, манипулах кавитации, УЗ чистки, медицинских аппаратах УЗИ и, конечно, же испарителях ультразвуковых увлажнителей воздуха. Речь идет только о принципе действия, конечно же, конструкции и параметры излучателей абсолютно разные. Обычный срок службы данного типа устройств - несколько тысяч часов, так что запас ресурса нового картриджа (при условии, что он действительно новый, а не восстановленный) достаточно большой.

Износ данного типа элементов проявляется в растрескивании керамической основы, появлении "пузырей" и постепенном осыпании контактных площадок, что приводит к снижению площади излучающей требуемый сигнал поверхности. Наконец, могут просто отгореть контакты (толщина контактной площадки небольшая, а излучаемая мощность достаточно чувствительная). Проверяется периодическим тестированием. Если есть несколько картриджей, можно просто их сравнивать между собой. В лаборатории можно измерить параметры на стенде.

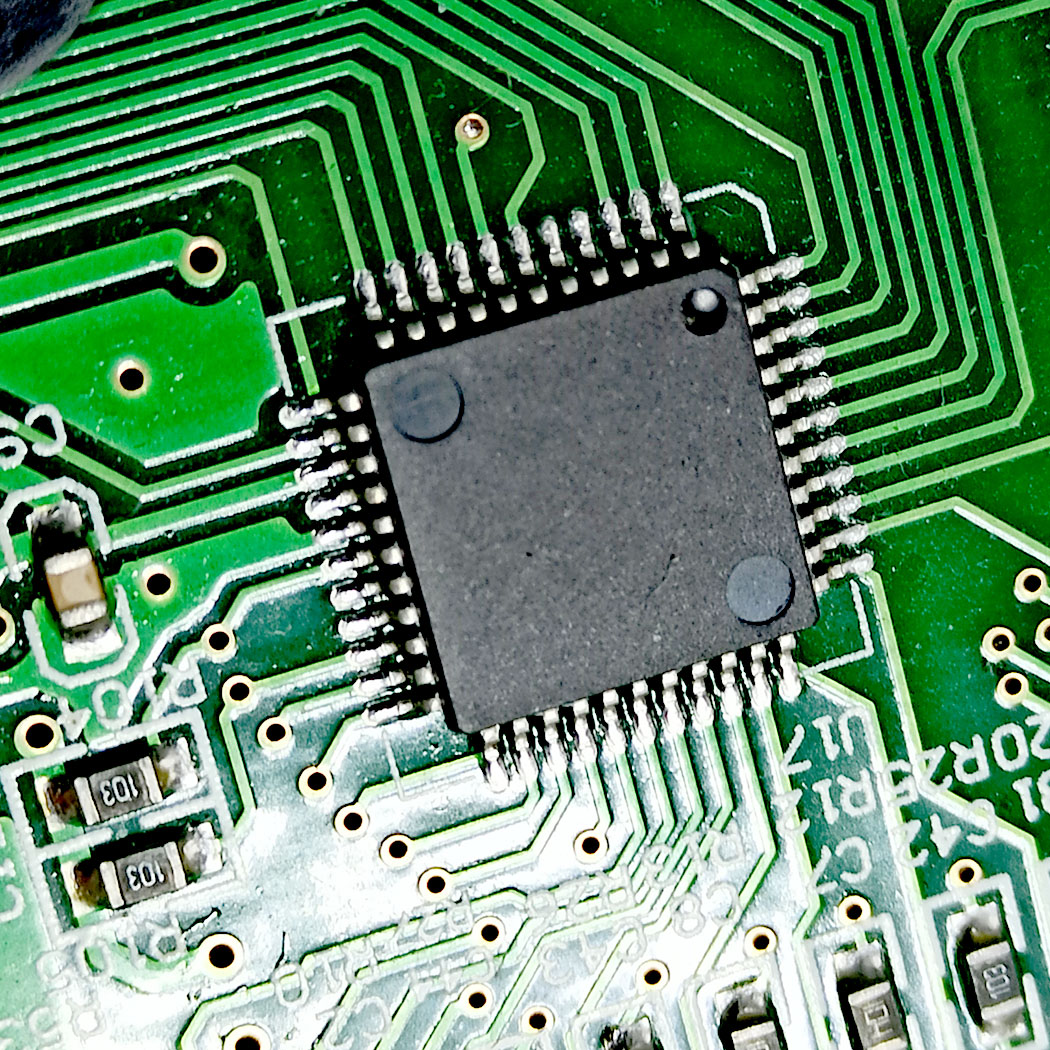

МикроконтроллерИзлучатели HiFu, например, изготовлены в форме сферического зеркала, что позволяет фокусировать ультразвуковые волны в маленькой точке на заданном расстоянии от излучателя. В этом и заключается суть технологии.

Тем не менее, срок службы подобных излучателей достаточно большой. Вам увлажнитель воздуха говорил когда-нибудь: «Я работаю уже месяц, пора поменять мой активный элемент»? Нет, поэтому существует вторая ключевая часть данного устройства.

Вторая – микроконтроллер, микросхема, которая знает какие параметры излучателя в том картридже, который находится внутри корпуса и, конечно, же, сколько «линий» было сделано с использованием этого излучателя.

Наличие такого «мелочного» разума и программы большого аппарата позволяет производителю диктовать пользователю свои условия – например, требовать заменить картритдж на новый через 5, 10, 11, 20 тыс. линий.. Да хоть через тысячу, но – конкуренция не позволяет.

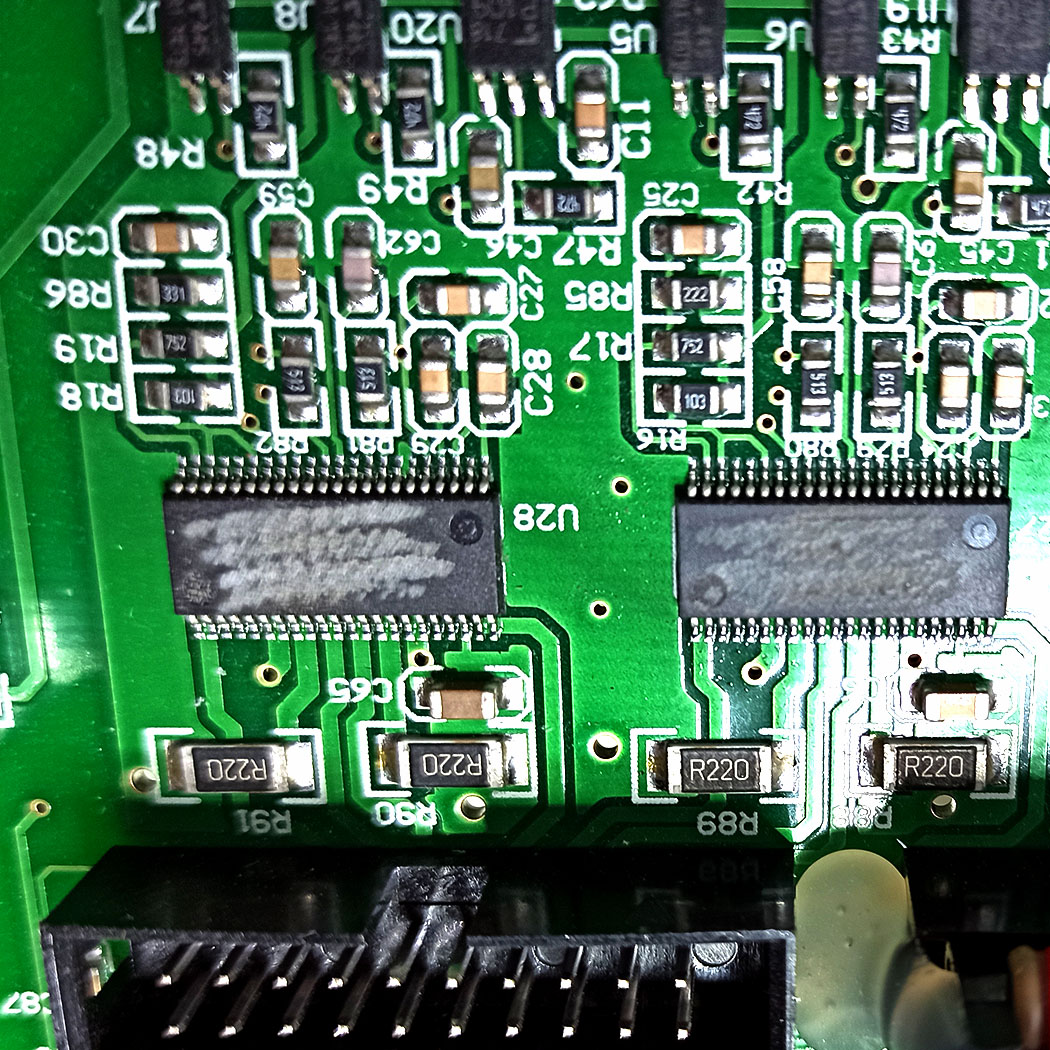

Затертые названия на микросхемахИменно поэтому аппараты выпуска двух-трех-четырех летней давности позволяли делать только 5 тыс. линий, а сейчас гораздо больше, хотя в самой конструкции излучателя, да и аппарата ничего не изменилось.

Кстати, на фото видно, что контроллер "безымянный" - это не случайность. Многие производители заботятся о "секрете фирмы" и обозначения могут не просто отсутствовать, но и быть грубо ободраны с корпусов ни в чем не повинных микросхем.. Может быть, для обеспечения еще более безбедной жизни людей, которые с такой техникой работают?

В чем несправедливость, становится понятно, но что со всем этим делать?

Микроконтроллеры программируются людьми, а значит повторить /скопировать /расшифровать микропрограмму человеку также доступно. А если учесть, что это не система управления беспилотным автомобилем с сотнями датчиков, да и технические средства существуют, то задача решаема в рамках достаточно приемлемых затрат ресурсов (по стоимости и времени). Сопоставимых даже с маркетинговыми хотелками отдельных производителей.

Нашей компанией уже накоплена достаточно большая база различных вариантов прошивок/алгоритмов работы аппаратов различных производителей, позволяющих быстро и со сравнительно небольшими затратами восстановить работоспособность многих устройств.

Для еще не исследованных вариантов проводится стандартная процедура ревесинжиниринга протокола обмена для которой требуется сам аппарат и все типы картриджей, которые входят к комплект, и наша лаборатория, разумеется. По времени занимает несколько дней, по стоимости - в зависимости от сложности работы.

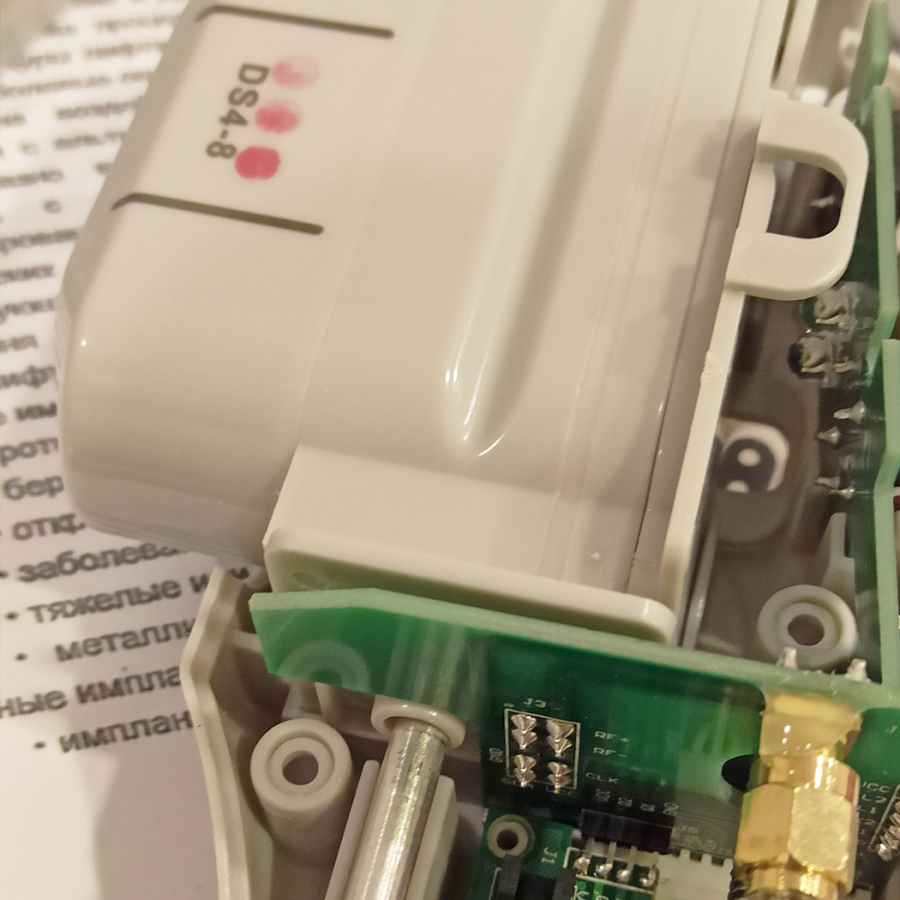

Какое то время назад существовало оправданное мнение, что типа картриджа достаточно точно можно определить, если посмотреть на контактную группу картриджа (та сторона, которой он подключается к контактам манипулы). К сожалению, эти времена прошли. Стремительный рост популярности данного вида оборудования заставляют производителей электроники настолько быстро обновлять протоколы и технологии, что те даже не успевают обновлять чертежи, или использую уже изготовленные и маркированные детали для других целей - не пропадать же добру.

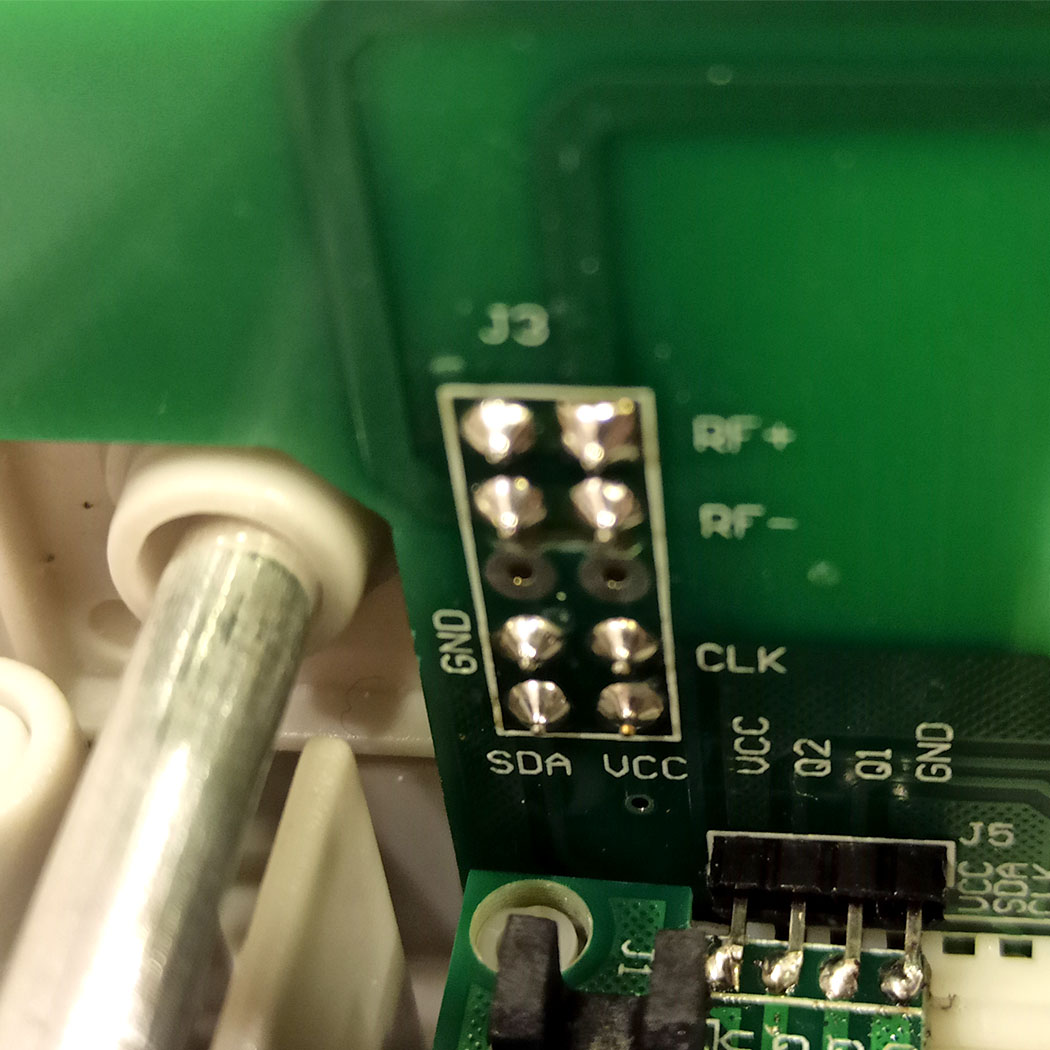

На фото - печатная плата с контактами, промаркированными символами SDA и CLK, что в "обычной жизни" означает контакты шины для обмена по протоколу SPI, однако, при более детальном рассмотрении проходящих здесь сигналов, выяснилось, что шина работает по протоколу RS485, а это уже совсем другая история, другие алгоритмы и вообще все другое.

Хотя тема сложная и многое остается за кадром, уже можно сделать некоторые выводы.

Выводы

1. Картриджи подлежат как восстановлению, так и ремонту.

2. Для тех типов картриджей, которые уже известны (находятся в базе данных нашей компании) срок восстановления по стандартной процедуре занимает 1-2 рабочих дня.

3. Стандартная процедура восстановления включает следующие работы:

  • проверка работоспособности электронной схемы устройства;
  • восстановление необходимого уровня рабочей жидкости (при необходимости);
  • замена мембраны (при необходимости);
  • проверка герметичности и ее восстановление (при необходимости);
  • проверка работоспособности ультразвукового излучателя.

Стоимость фиксированная для каждого из типа картриджей, если Вы уже не первый раз у нас, то знаете, если впервые - уточняйте.

4. Для картриджей, которые нашей компанией еще не обслуживались, требуется изучение, для которого требуется аппарат и образцы всех имеющихся для него картриджей, работа может занять до недели или даже немного больше, можно ускорить, если договориться заранее и зарезервировать время. Стоимость - в зависимости от сложности задачи.

5. Если проверка работоспособности излучателя дала отрицательный результат (требует замены), стоимость работ возрастает на стоимость излучателя и его замены. Кроме того, не все излучатели мы держим на складе, могут быть задержки, связанные с ожиданием поставки требуемых запчастей.

6. Другой ремонт - ремонт источника питания, драйвера, платы контроллера, манипулы и др. также возможен в большинстве случаев, но окончательный ответ по возможности, стоимости и срокам - только после диагностики при реальном наличии самого аппарата.
